Praktik Overhoul Kijang 4K Jurusan TKR SMKN1SKL

"Sebuah portofolio pembelajaran Praktik Overhoul Kijang 4K Jurusan TKR SMKN1SKL"

 Praktik kali ini membongkar pasang engine 4k, merupakan motor bensin yang sudah melegenda.

1. Pompa Oli

Pompa Oli 4K

Fungsi pompa oli adalah untuk memompa dan mengalirkan oli ke seluruh bagian mesin yang saling bergesekan, agar bisa melumasinya.

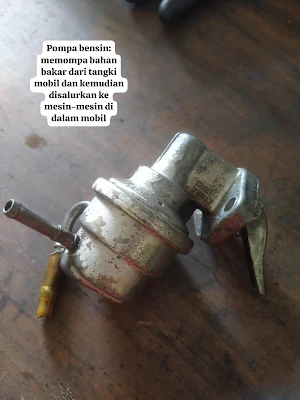

2. Pompa Bensin

Pompa Bensin 4K

Komponen kendaraan yang berfungsi memompa bahan bakar dari tangki mobil ke karburtor.

3. Oil Filter

Oil Filter & Case

Merupakan bagian penting dari sistem pelumasan mesin yang berfungsi untuk menjaga oli tetap bersih dan bebas kotoran

4. Pully poros engkol

Pulley Poros Engkol

Pulley poros engkol adalah komponen mesin yang memindahkan tenaga dari poros engkol ke bagian lain mesin yang memerlukan tenaga, seperti pompa air, kipas pendingin, alternator, pompa power steering, dan kompresor AC.

5. Fly wheel 4K

Fly Wheel Kijang 4K

Flywheel memiliki empat fungsi utama yang perlu untuk Anda ketahui. Empat fungsi tersebut, yaitu:

1. Menyeimbangkan putaran mesin

Fungsi flywheel pada mesin yang pertama adalah untuk menyeimbangkan putaran mesin. Flywheel terletak pada bagian crankshaft, sehingga apabila terdapat putaran yang tidak merata, maka flywheel akan melepaskan energi kepada piston yang tidak menghasilkan daya. Hal ini karena flywheel dapat menyediakan energi secara terus menerus meskipun energi yang dihasilkan tidak berkelanjutan.

2. Menyimpan dan menyalurkan energi putar

Kedua, fungsi flywheel adalah untuk menyimpan dan menyalurkan energi putar yang dihasilkan mesin mobil. Saat mesin menyala dan menghasilkan tenaga putar, flywheel akan menyimpan tenaga putar yang dihasilkan tersebut lalu menyalurkannya kembali.

3. Memutar mesin saat dihidupkan

Selanjutnya, fungsi flywheel pada mesin adalah untuk memberikan efek domino berupa putaran ke bagian lain pada mobil, sehingga piston dapat bekerja dan membuat mobil menyala. Hal ini bisa terjadi karena adanya ring gear pada bagian tepi flywheel yang terhubung dengan pinion gear starter.

4. Tempat menempelnya kopling mobil

Pada mobil transmisi manual, flywheel berfungsi sebagai tempat menempelnya kopling mobil atau yang biasa disebut clutch cover. Di antara kedua komponen ini, terdapat plat kopling yang terhubung dengan transmisi mobil, sehingga adanya flywheel pada kopling membuat pengendara dapat memutar poros transmisi.

6. Water Pump

Water Pump Kijang

Water pump adalah salah satu komponen sistem pendingin mesin yang berfungsi untuk memompa air pendingin dari radiator ke mesin dan sebaliknya.

7. Exaust manifold

Exaust Manifold

Exhaust manifold, juga dikenal sebagai header knalpot, adalah saluran yang mengumpulkan dan mengarahkan gas buang dari mesin pembakaran mobil.

8. Intake manifold

Intake Manifold

Intake manifold memiliki beberapa fungsi pada mobil, antara lain:

Saluran udara ke mesin. Intake manifold menerima udara segar dari filter udara dan mendistribusikannya secara merata ke setiap silinder mesin.

Mengatur aliran dan volume udara. Intake manifold mengatur aliran dan volume udara sesuai dengan kebutuhan mesin.

Menciptakan turbulensi udara. Intake manifold dirancang khusus untuk mengoptimalkan proses pembakaran dengan menciptakan turbulensi udara yang masuk ke dalam silinder mesin. Turbulensi ini membantu pencampuran udara dan bahan bakar menjadi lebih maksimal di dalam silinder mesin, sehingga tenaga mesin menjadi optimal.

Menyalurkan campuran bahan bakar dan udara. Intake manifold menyalurkan campuran bahan bakar dan udara dari karburator menuju ke ruang bakar yang berada di bagian tabung mesin.

Membuat campuran udara dan bahan bakar lebih homogen. Intake manifold membuat campuran udara dan bahan bakar menjadi lebih homogen.

9. Paking Manifold

Paking Manifold

Gasket manifold berfungsi untuk melindungi intake & Exaust Manifold memberikan segel, mencegah udara atau cairan keluar.

10. karburator Kijang

Karburator Kijang 4K

Berfungsi mengatur campuran udara dan bahan bakar yang digunakan dalam proses pembakaran mesin.

11. Solenoid Karbu

Solenoid Karbu

Solenoid karburator berfungsi untuk mengatur aliran bahan bakar bensin saat sedang idle. Ketika solenoid diberi energi, bahan bakar akan mengalir dari ruang bahan bakar ke saluran pencampuran karburator untuk bercampur dengan udara. Solenoid juga dapat menghentikan pasokan bahan bakar yang keluar melalui sistem stasioner.

12. Klep/Valve

Valve (Klep)

Fungsinya utama adalah mengontrol aliran masuk dan keluarnya campuran bahan bakar dan udara ke ruang bakar mesin

13. Rocker Arm/Pelatuk/Piano

Rocker Arm Kijang 4K

Fungsi utama rocker arm berfungsi sebagai intake valve (menutup dan membuka katup hisap) yang pergerakannya dipengaruhi oleh nok camshaft (cam lobe) sebagai pendorong rocker arm.

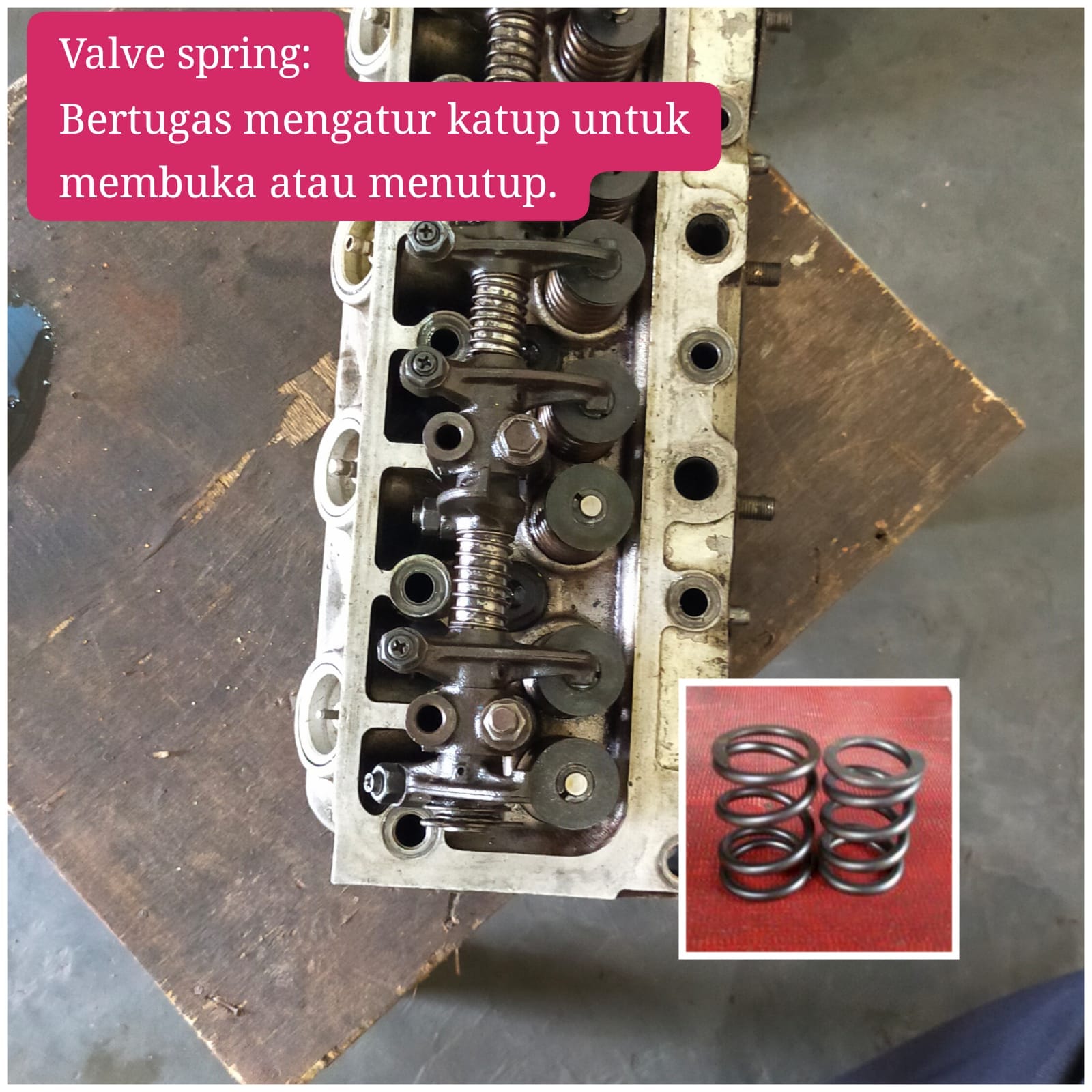

14. Pegas Klep

Valve Spring

Pegas katup, atau valve spring, mengatur katup untuk membuka atau menutup dibantu oleh rocker arm.

15. Busi

Busi Toyota Kijang 4K

Berfungsi menghasilkan percikan api yang diperlukan untuk membakar campuran udara dan bahan bakar seperti bensin di dalam ruang pembakaran mesin mobil atau motor.

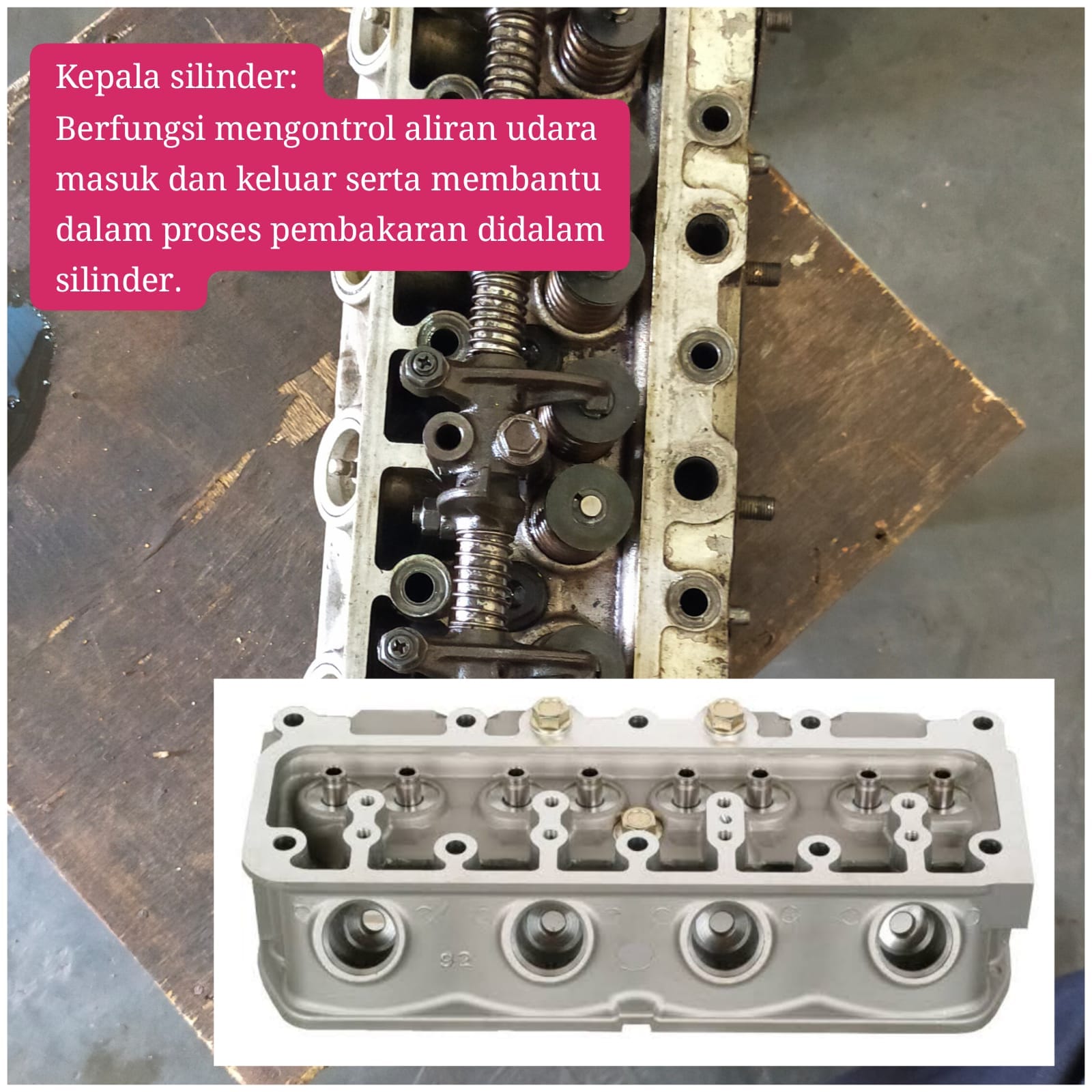

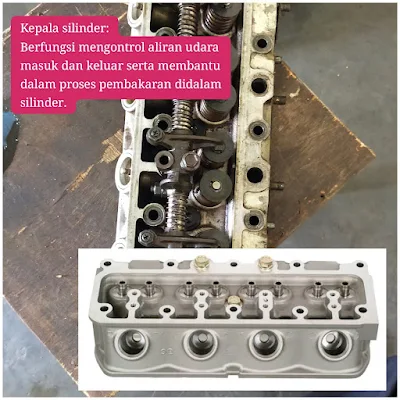

16. Kepala Silinder

Kepala Silinder Kijang 4K

Selain tempat sirkulasi oli, kepala silinder juga berfungsi sebagai tempat sirkulasi air pendingin. Air berfungsi mendinginkan suhu mesin yang meningkat saat beroperasi tersebut akan mengalir melalui water jacket yang terpasang di kepala silinder.

17. Piston

Piston Kijang 4K

Fungsi utama piston adalah mengubah volume silinder, baik dengan menerima tekanan dari isi silinder maupun dengan menekan isi silinder.

18. Alternator/Dinamo Cas

Alternator Kijang

Berfungsi mengubah energi mekanik menjadi energi listrik untuk menyediakan daya listrik bagi kendaraan.
